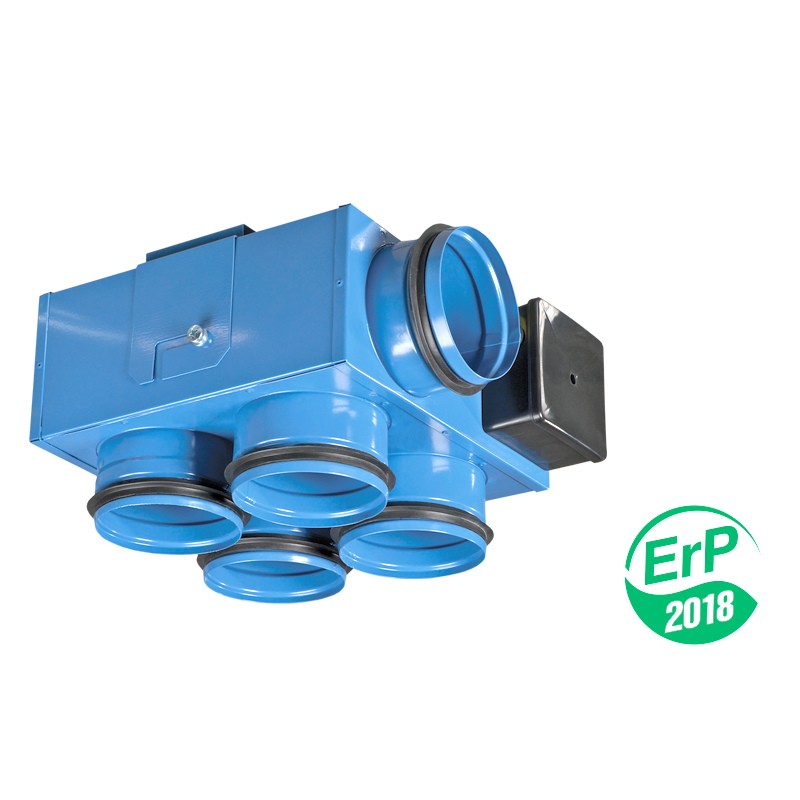

ВЕНТС ВКП 100 міні

ЗАСТОСУВАННЯ
Припливні і витяжні системи вентиляції невеликих приміщень різного призначення при обмеженому просторі для монтажу.
Призначені для з'єднання з круглими повітроводами діаметром 80 і 100 мм.
Різні варіанти виконання корпусів з кількістю всмоктуючих патрубків від 1 до 6 дозволяють використовувати один вентилятор для витяжки забрудненого повітря з декількох приміщень одночасно, що значно спрощує монтаж вентиляційної системи.
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений із сталі з полімерним покриттям.
Висота корпусу складає всього 94 мм для моделі ВКП 80 міні і 112 мм для моделі ВКП 100 міні, що дозволяє монтувати вентилятор в приміщеннях з обмеженим вільним простором.
Кришка, що відкидається і вільний доступ до двигуна полегшує установку і дають можливість обслуговувати вентилятор і повітроводи без демонтажу.
ДВИГУН
Однофазний трехскоростной двигун із зовнішнім ротором і відцентровим робочим колесом з оцинкованої сталі.

Робоче колесо має вперед загнуті лопатки і забезпечує високий тиск в каналі.

Спеціальна «SMART» турбіна (двигун и робоче колесо) дозволяє підтрімуваті постійну витрати Повітря в пріміщенні, регулююча ШВИДКІСТЬ Обертаном колеса в залежності від опору в вентіляційному каналі.
Двигун має вбудований тепловий захист з автоматичним перезапуском.
Застосування в двигуні підшипників кочення забезпечує великий термін експлуатації (40 000 годин).
Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування.
Двигун в вентиляторі має клас захисту IP 44.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Швидкість обертання вентилятора змінюється автоматично, в залежності від опору вентиляційної системи, забезпечуючи постійну витрату повітря.
При додатковій установці трипозиційного перемикача можливо ручне управління трьома швидкостями обертання двигуна.
При необхідності плавного або ступінчастого регулювання швидкості, можна застосовувати сімісторний або автотрансформаторним регулятор, підключивши його до клеми максимальної швидкості двигуна.
До одного регулюючого пристрою можуть підключатися одночасно по кілька вентиляторів, за умови що загальна потужність і робочий струм не будуть перевищувати номінальні параметри регулятора.
МОНТАЖ
Допускається монтаж під будь-яким кутом відносно осі вентилятора.
Приєднання до стіни здійснюється за допомогою кріпильного кронштейна, який входить в комплект поставки.
Подача харчування на вентилятор здійснюється через зовнішню клемну коробку.
Електричне підключення і установка повинні виконуватися відповідно до інструкції та електричної схемою, зазначеної на клемної коробки.
Модифікації вентилятора ВКП міні

	1 вхід - 1 вихід	1 вхід - 1 вихід (з декоративною решіткою)	2 входа - 1 выход
	4 входи - 1 вихід	5 входів - 1 вихід	6 входов - 1 выход

Варіанти застосування вентиляторів ВЕНТС ВКП міні
1 вхід - 1 вихід	2 входа - 1 выход
4 входи - 1 вихід
