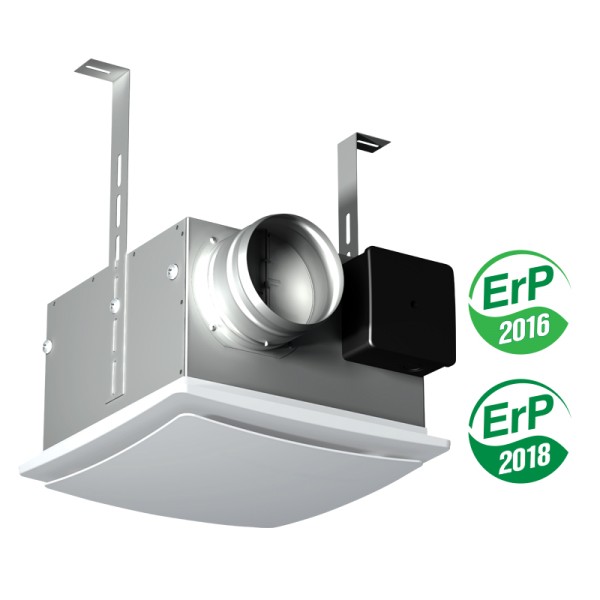

ВП 100 К Б

ЗАСТОСУВАННЯ
Призначені для витяжних систем вентиляції приміщень різного призначення при обмеженому просторі для монтажу за підвісною стелею.
Призначені для з'єднання з круглими повітроводами діаметром 100 і 125 мм.
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений з оцинкованої сталі.
Декоративна лицьова панель виконана з ABS пластику і оснащена фільтром.
Конструкція лицьовій панелі забезпечує простий доступ до фільтру без застосування додаткових інструментів.
Вентилятор обладнаний зворотним клапаном для запобігання руху повітря в зворотному напрямку.
Лопаті клапана відкриваються тиском, створюваним вентилятором і закриваються пружиною.
ДВИГУН
Однофазний двигун із зовнішнім ротором оснащений відцентровим робочим колесом з назад загнутими лопатками.

Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском.

Застосування в двигуні підшипників кочення забезпечує великий термін експлуатації (40 000 годин).

Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування.
Двигун в вентиляторі має клас захисту IP 44.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора.
До одного регулюючого пристрою можуть підключатися одночасно по кілька вентиляторів, за умови що загальна потужність і робочий струм не будуть перевищувати номінальні параметри регулятора.
МОНТАЖ
Вентилятор монтується між перекриттям і підвісною стелею за допомогою кронштейнів.
Відстань від перекриття до підвісної стелі може бути в межах від 165 до 390 мм.
Подача харчування на вентилятор здійснюється через зовнішню клемну коробку.
Електричне підключення і установка повинні виконуватися відповідно до інструкції та електричної схемою.

 Варіант застосування вентилятора ВЕНТС ВП в офісі
