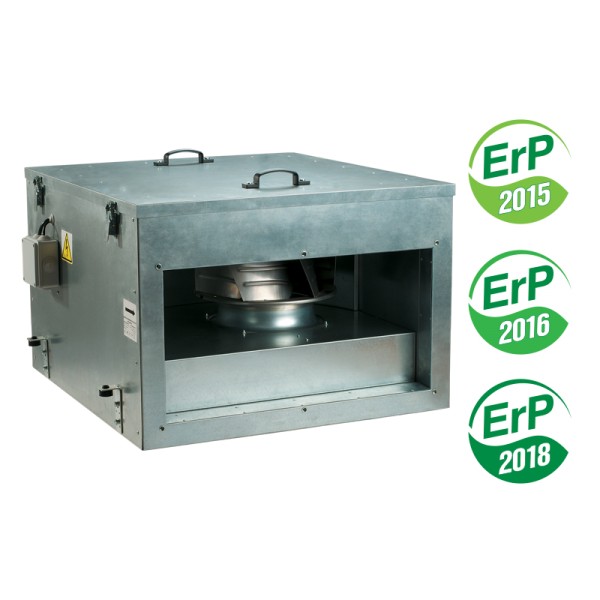

ВКПІ 1000Х500 ЕС

ЗАСТОСУВАННЯ
Припливно-витяжні системи вентиляції та кондиціонування приміщень різного призначення, які потребують економічного рішення і керованої системи вентиляції.
Застосування ЄС-моторів в вентиляторі ВКП дозволило зменшити споживання електроенергії в 1,5-3 рази і при цьому забезпечити високу продуктивність і низький рівень шуму.
Це особливо важливо в разі застосування вентиляторів в системах суспільних об'єктів (банки, супермаркети, ресторани, готелі і т.д.), поблизу житлових будинків, а також у побутовій сфері (наприклад, вентиляція приватних басейнів).
Призначені для з'єднання з прямокутними повітроводами номінальним перетином 600х300, 600х350, 700х400, 800х500, 900х500, 1000х500 мм.
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений з оцинкованої сталі.
Всі внутрішні елементи вентилятора з'єднані між собою за допомогою заклепок.
Вентилятор оснащений приєднувальними стандартними фланцями шириною 20 мм.
ДВИГУН
Використовуються високоефективні електронно-комутовані (ЄС) мотори постійного струму з зовнішнім ротором, обладнані робочим колесом із заломленими назад лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження.
ЄС-мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання.
Безсумнівною перевагою електронно-комутованого двигуна є високий ККД (досягає 90%).
ВБУДОВАНІ ФУНКЦІЇ І УПРАВЛІННЯ
Управління вентилятором здійснюється за допомогою зовнішнього керуючого сигналу 0-10 В (регулювання продуктивності здійснюється в залежності від рівня температури, тиску, задимленості і інших параметрів).
При зміні значення керуючого фактора ЄС-вентилятор змінює швидкість обертання, і подає рівно стільки повітря, скільки необхідно для вентиляційної системи.Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц).
Вентилятори можна об'єднувати в єдину комп'ютерну мережу управління. Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів. На дисплей комп'ютера виводяться всі параметри системи, і, при необхідності, можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.
МОНТАЖ
Вентилятори монтуються в розрив прямокутних повітропроводів і не вимагають спеціального кріплення, якщо під'єднання здійснюється безпосередньо до них.
У разі приєднання через гнучкі вставки, необхідно кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися в будь-якому положенні, враховуючи напрямок потоку повітря (позначено стрілкою на корпусі вентилятора).
Також необхідно передбачити доступ для обслуговування вентилятора.
Для ревізії і технічного обслуговування передбачена технологічна кришка на корпусі вентилятора.

Варіант застосування вентилятора ВЕНТС ВКП ЄС в шкільному класі



Варіант застосування вентилятора ВЕНТС ВКП ЄС на паркувальній стоянці
