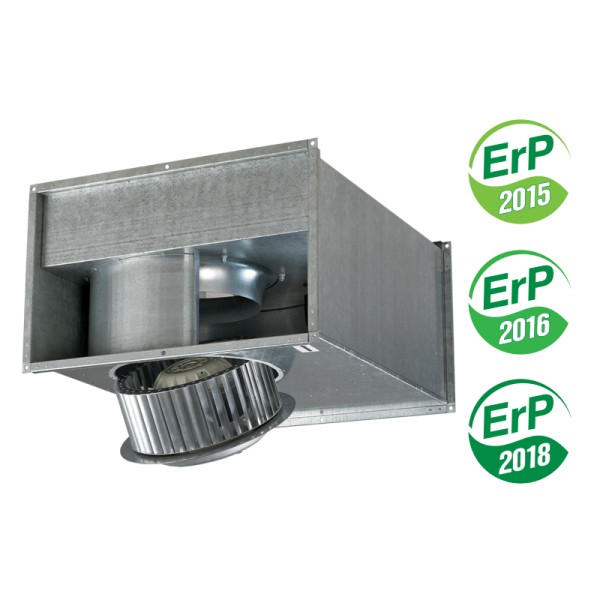

ВКПФ 4Д 600Х300

ЗАСТОСУВАННЯ
Припливні і витяжні системи вентиляції приміщень різного призначення при обмеженому просторі для монтажу.
Призначені для з'єднання з прямокутними повітроводами номінальним перетином 400х200, 500х250, 500х300, 600х300, 600х350, 700х400, 800х500, 900х500, 1000х500 мм.
КОНСТРУКЦІЯ

Корпус вентилятора Виготовлення з оцінкованої Сталі.

ДВИГУН
Використовують 4-х, 6-ти і 8-ми полюсні асинхронні двигуни Із зовнішнім ротором и робочим колесом з оцінкованої Сталі з загнутими вперед лопатками.
Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску.
Для здійснення теплового захисту від перегріву в обмотку двигуна вбудовані термоконтакти з виведеними клемами для підключення зовнішніх пристроїв захисту.

Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації.
Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування.
Двигун в вентиляторі має клас захисту IP 44.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Регулювання може бути як плавним, так і ступінчастим і здійснюватися за допомогою тиристорного або автотрансформаторного регулятора.
До одного регулюючого пристрою можуть підключатися кілька вентиляторів, за умови що загальна потужність і робочий струм не будуть перевищувати номінальні параметри регулятора.
МОНТАЖ
Вентилятори монтуються в розрив прямокутних повітропроводів і не вимагають спеціального кріплення, якщо під'єднання здійснюється безпосередньо до них.
У разі приєднання через гнучкі вставки, необхідно кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися в будь-якому положенні, враховуючи напрямок потоку повітря (позначено стрілкою на корпусі вентилятора).
Також необхідно передбачити доступ для обслуговування вентилятора.
Подача харчування на вентилятор здійснюється через зовнішні клеми.
Для ревізії і технічного обслуговування в вентиляторі передбачена технологічна кришка на корпусі.

Варіант застосування вентилятора ВЕНТС ВКПФ в складських приміщеннях
