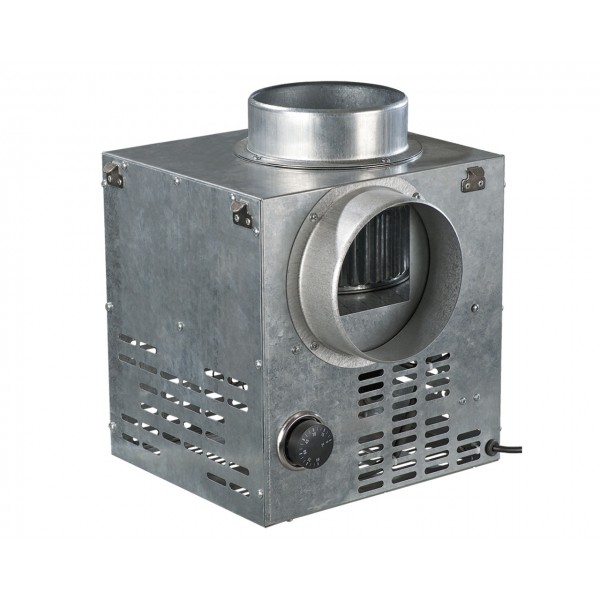

КАМ 150 Еко макс

ЗАСТОСУВАННЯ
Камінні вентилятори, призначені для систем розподілу теплого повітря, дозволяють створити повноцінну повітряну опалювальну систему на основі каміна.
Така система є оптимальною для обігріву приміщень будинків з сезонним проживанням, в яких взимку знаходяться постійно.
Створення системи нагнітання повітря допомагає швидко і раціонально розподілити початкове тепло від каміна по інших приміщеннях.
Застосовується при температурі переміщуваного повітря від 0 до + 150 ° С.

КОНСТРУКЦІЯ
Корпус вентилятора виготовлений з оцинкованої сталі з використанням тепло- і звукоізоляційний матеріал з негорючої мінеральної вати.
Корпус оснащений перфорацією для внутрішньої циркуляції повітря і охолодження двигуна.
Вентилятор оснащений терморегулятором, за допомогою якого можна задавати рівень температури, при якій він буде включатися і вимикатися.
Включення вентилятора можливо в діапазоні від 0 ° С до + 90 ° С в залежності від температури повітря, яка створюється в теплообмінному кожусі каміна.

ДВИГУН
При виготовленні вентилятора використовуються однофазні двигуни для роботи в мережі 230/50 Гц.

Клас ізоляції - F.

Двигуни мають вбудований тепловий захист з автоматичним перезапуском.

Двигун винесений з потоку повітря і оснащений робочим колесом з загнутими вперед лопатками.
Для досягнення більшого терміну експлуатації застосовуються підшипники кочення.
Вентилятор серії КАМ обладнаний асинхронним двигуном з додатковою крильчаткою для обдування і охолодження.

РЕГУЛЮВАННЯ ШВИДКОСТІ
Регулювання вентилятора може бути як плавним, так і ступінчастим; здійснюється за допомогою тиристора або автотрансформатора (моделі КАМ, КАМ Еко).
Діапазон регулювання швидкості від 0 до 100%.
До одного регулюючого пристрою можуть підключатися кілька вентиляторів, за умови що загальна потужність і робочий струм не будуть перевищувати номінальні параметри регулятора.

МОНТАЖ
Камінні вентилятори призначені для з'єднання з круглими повітроводами.
Вентилятор може встановлюватися в будь-якому положенні, але необхідно враховувати напрямок потоку повітря (позначено на корпусі вентилятора).
Також потрібно передбачити доступ для обслуговування вентилятора.
Від вентилятора в кожну опалювальну кімнату монтується воздуховод для подачі теплого повітря.
Прихована система повітроводів з примусовим розподілом теплого повітря по приміщеннях дозволить заощадити корисний простір Вашого будинку і не порушить його стилістичну гармонію.

ОПЦІЇ до вентиляторів
ФФК - знімний металевий фільтр для очищення перекачується повітря (клас G3). Кріплення фільтра до корпусу вентилятора за допомогою замків-засувок забезпечує легкий з'їм фільтра для очищення.
КФК- знімна металева змішувальна камера з вбудованим терморегулирующим клапаном і фільтром для очищення перекачується повітря (клас G3). Кріплення камери змішувача до корпусу вентилятора за допомогою замків-засувок забезпечує легкий з'їм камери для очищення. Комплектація вентилятора змішувальної камерою КФК забезпечує підведення холодного повітря в змішувальну камеру при підвищенні температури перекачується повітря понад 90 ° С і відведення гарячого повітря при непрацюючому двигуні вентилятора.
ГФК- равітаційний клапан. Запобігає зворотний потік повітря в системі. Комплектація вентилятора змішувальної камерою КФК і гравітаційним клапаном ГФК забезпечує захист двигуна вентилятора від перегріву (коли мотор не працює, наприклад, через відсутність електрики) за системою BY-PASS. У вентиляторах з цією системою при непрацюючому двигуні забезпечується закриття гравітаційного клапана і викид гарячого повітря по вентиляційних каналах в інші приміщення.
                               Принцип роботи вентилятора КАМ

	.

Коли температура повітря в просторі біля каміну досягає заданого значення, вентилятор автоматично включається і розподіляє тепле повітря від каміна по інших приміщеннях і вимикається, коли температура опускається нижче заданого значення. Принцип роботи вентилятора КАМ з фільтром боксом ФФК
Коли температура повітря в просорі біля каміну досягає заданого значення, вентилятор автоматично включається і розподіляє очищене фільтром ФФК тепле повітря від каміну по іншим приміщенням і виключається, коли температура опускається нижче заданого значення.
Принцип роботи вентилятора КАМ і камери КФК з вбудованим терморегульованим клапаном
	Коли температура повітря в білякамінному просторі досягає заданого значення, вентилятор автоматично вмикається і розподіляє тепле повітря від каміну по іншим приміщеннях і вимикається, коли температура опускаеться нижче заданого значення. Вентилятор, обладнанний змішувальною камерою, забезпечує подачу холодного повітря в змішувальну камеру, якщо температура переміщуваного повітря перевищує +90°С і відвід гарячого повітря, коли вентилятор не працює.
Принцип роботи вентилятора КАМ, змішувальної камери КФК і гравітаційного клапана ГФК
	Коли температура повітря в білякамінному просторі досягає заданого значення, вентилятор автоматично включається і розподіляє тепле повітря від каміну по іншим приміщенням і вимикається, коли температура понижується нижче заданого значення. Система BY-PASS призначена для захисту вентилятора від перегріву, наприклад, при відсутності електроживлення. В даному випадку гравітаційний клапан ГФК закриваеться, і тепле повітря відводиться по байпасному каналу повз вентилятор. Якщо повітря, поступаюче у вентилятор, занадто горяче, заслінка змішувальної камери відкривається, і холодне повітря поступає у вентилятор.
Приклад встановлення і роботи вентиляторів КАМ з фільтром ФФК в системі каміну.	Приклад встановлення і роботи вентиляторів КАМ з клапаном КФК і КАМ з клапаном КФК і ГФК (“BY-PASS”) в системі каміну.
