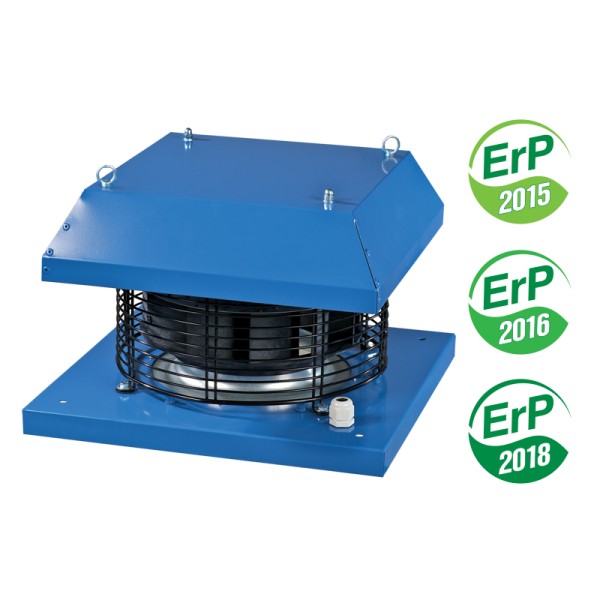

ВЕНТС ВКГ 4Е 355

ЗАСТОСУВАННЯ
Витяжна вентиляція приміщень різного призначення використовуються для монтажу на даху будівель.
Сумісні з повітроводами діаметром від 200 до 500 мм.
Підходить для дахів будь-якого типу, а також вертикальних вентиляційних шахт.
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений із сталі з полімерним покриттям (модель ВЕНТС ВКГ), алюмінію (ВЕНТС ВКГА), оцинкованої сталі (ВЕНТС ВКГц).
ДВИГУН
Двох-, чотирьох- або шестиполюсні асинхронні двигуни в одно- або трифазному виконанні із зовнішнім ротором і відцентровим робочим колесом з назад загнутими лопатками.
Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском.
Застосування в двигуні підшипників кочення забезпечує великий термін експлуатації.
Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування.
Двигун в вентиляторі має клас захисту IP 44.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Регулювання може бути як плавним, так і ступінчастим і здійснюватися за допомогою тиристорного або автотрансформаторного регулятора.
До одного регулюючого пристрою можуть підключатися кілька вентиляторів, за умови що загальна потужність і робочий струм не будуть перевищувати номінальні параметри регулятора.
МОНТАЖ
Вентилятор встановлюється на покрівлі безпосередньо над вентиляційним каналом або шахтою.
Жорстке кріплення до нерухомої рівної поверхні здійснюється за допомогою приєднувальних пластини.
При монтажі вентиляторів серії ВКГ безпосередньо на покрівлі з рівною поверхнею необхідно передбачити підставку, щоб уникнути попадання води і снігу в витяжний отвір вентиляційної шахти.
Електричне підключення і установка повинні виконуватися відповідно до інструкції та електричної схемою, зазначеної на клемної коробки.
Для з'єднання вентиляторів з круглими повітроводами застосовуються додаткові приналежності: клапан ККВ, гнучка вставка ГВК, контрфланец ФКВ.
Для монтажу вентиляторів на плоскій поверхні застосовується монтажна рама РКВ.
