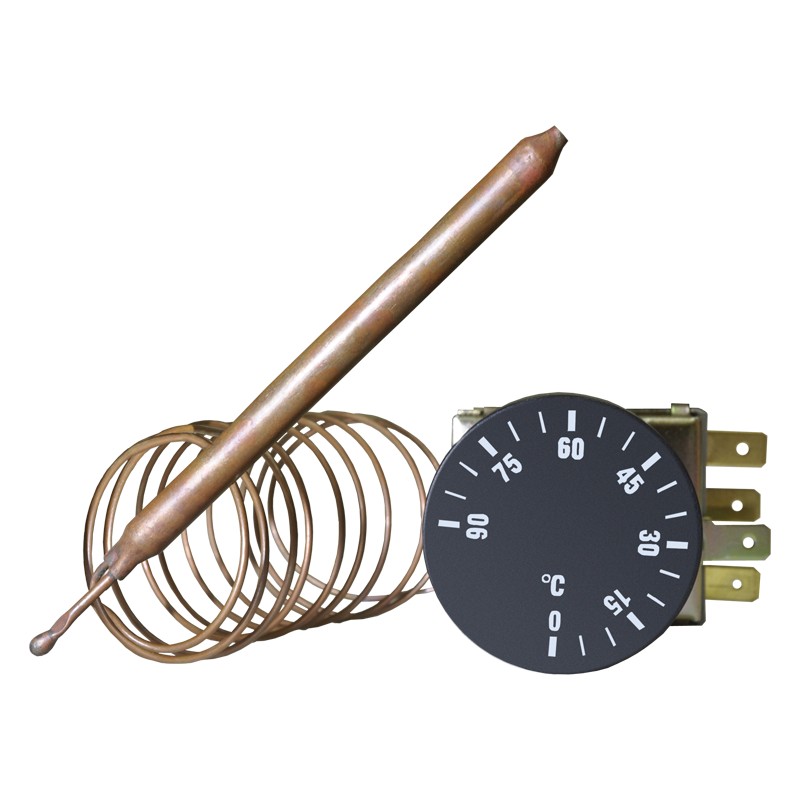

Терморегулятор ВЕНТС ТС-1-90

• Термостат ТС-1-90 монтується на стіні.
• Температурна колба встановлюється в теплообмінний кожух каміна.
• Корпус терморегулятора повинен бути встановлений далеко від джерела нагрівання повітря.
• Корпус терморегулятора виготовлений з металу і обладнаний ручкою регулювання температури.
• Корпус з'єднаний з вимірювальної колбою капілярної трубкою довжиною 1 м.
• Температура відстежується за допомогою вимірювальної колби, яка встановлюється безпосередньо в теплообмінний кожух каміна.
• Термостат включає або вимикає камінний вентилятор в залежності від підвищення або зниження температури повітря.
• При перевищенні встановленої температури - вентилятор включається, а коли температура знижується - вентилятор вимикається.

Схема підключення вентилятора КАМ Т1 з однофазним двигуном до мережі перемінного струму

де S1 - автоматичний вимикач;
Х1 - колодка клемна;
ВК1 - регулятор температури;
(S1, ВК1 - в комплект поставки не входять)

Схема підключення вентилятора КАМ ЭкоДуо Т1 з однофазним двигуном до мережі премінного струму

где S1 - автоматичний виключатель;
S2 - перемикач трьохпозиційний;
Х1 - колодка клемна;
ВК1 - регулятор температури;
(S1, S2, ВК1 - в комплект поставки не входять)
