ККВ 560

ЗАСТОСУВАННЯ
Зворотний клапан призначений для автоматичного перекриття перерізу воздуховода при відключенні вентилятора і запобігання руху повітря в зворотному напрямку при вимкненому системі вентиляції. Використовується для монтажу вентиляторів серій ВКВ, ВКГ, ВКВ ЄС, ВКГ ЄС.

КОНСТРУКЦІЯ

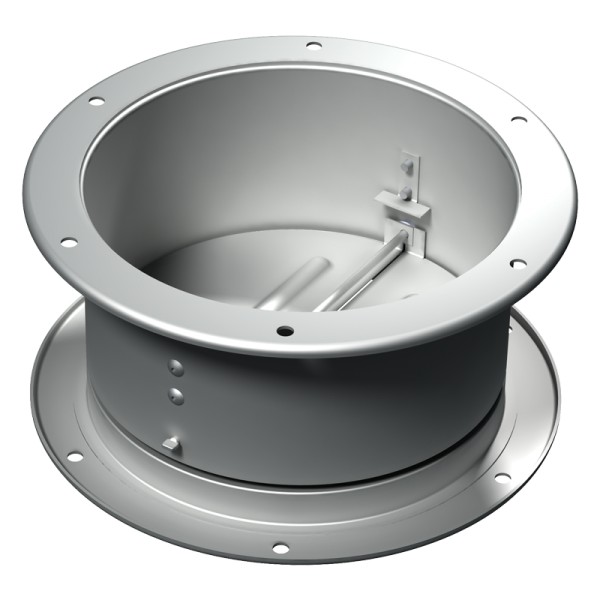

Корпус і поворотна пластина виготовлені з оцинкованої листової сталі. Пластина клапана відкривається під дією потоку повітря і автоматично повертається у вихідне положення при припиненні подачі повітря. Зворотний клапан має гравітаційний тип дії.

МОНТАЖ
Монтаж в систему вентиляції проводиться шляхом кріплення торцевих фланців до відповідних фланців у вентиляційній системі. Кріплення здійснюється за допомогою оцинкованих болтів і скоб. Встановлюється тільки в вертикальні витяжні повітроводи (відсутня пружина).
