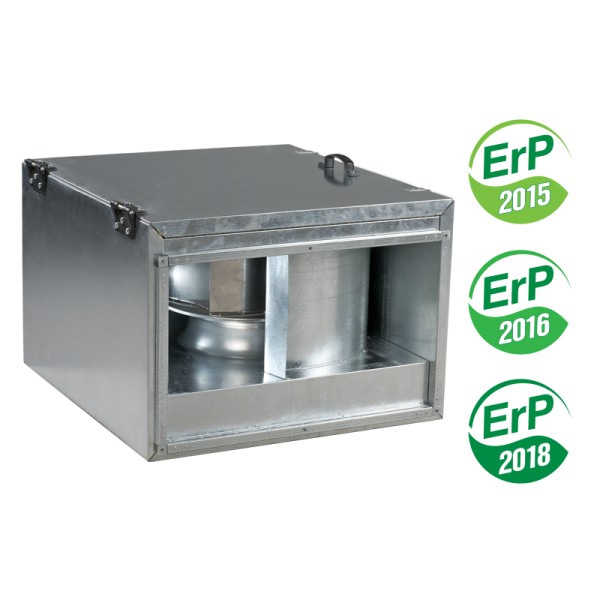

ВКПІ 4Д 500х300

ЗАСТОСУВАННЯ
Припливні і витяжні системи вентиляції приміщень різного призначення при обмеженому просторі для монтажу.
Призначені для з'єднання з прямокутними повітроводами номінальним перетином 400х200, 500х250, 500х300, 600х300, 600х350, 1000х500 мм.
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений з оцинкованої сталі.
Моделі ВКПІ мають шар звуко- і теплоізоляції з мінеральної вати товщиною 50 мм.
ДВИГУН
Використовуються 2-х і 4-х полюсні асинхронні двигуни із зовнішнім ротором, які мають робоче колесо з назад загнутими лопатками, виготовлене з оцинкованої сталі.
Для здійснення теплового захисту від перегріву в обмотку двигуна вбудовані термоконтакти з автоматичним перезапуском або з виведеними клемами для підключення зовнішніх пристроїв захисту (залежить від моделі, див. Схеми підключення).
Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації.
Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування.
Двигун в вентиляторі має клас захисту IP 44.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою сімісторного або автотрансформаторного регулятора.
Вентилятори можуть підключатися одразу по кілька одиниць до одного регулюючого пристрою, за умови що загальна потужність і робочий струм не будуть перевищувати номінальні параметри регулятора.
МОНТАЖ
Вентилятори монтуються в розрив прямокутних повітропроводів і не вимагають спеціального кріплення, якщо під'єднання здійснюється безпосередньо до них.
У разі приєднання через гнучкі вставки, необхідно кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися в будь-якому положенні, враховуючи напрямку потоку повітря (позначено стрілкою на корпусі вентилятора).
Також необхідно передбачити доступ для обслуговування вентилятора.
Подача харчування на вентилятор здійснюється через зовнішні клеми.
Для ревізії і технічного обслуговування передбачена технологічна кришка на корпусі вентилятора.
