ЗАСТОСУВАННЯ Використовуються в припливно-витяжних системах вентиляції торгових, офісних та інших приміщень. Випускаються в типорозмірах 100, 125, 150, 160, 200, 250, 315 мм. Для приміщень з підвищеними вимогами до рівня шуму пропонуються малошумні варіанти (ВК ... Б). Завдяки корпусу з високоякісного пластику, який, на відміну від металу, не схильний до корозії, є відмінним вибором для установки в витяжних системах вентиляції приміщень з підвищеною вологістю: санвузлів, кухонь та ін.
КОНСТРУКЦІЯ

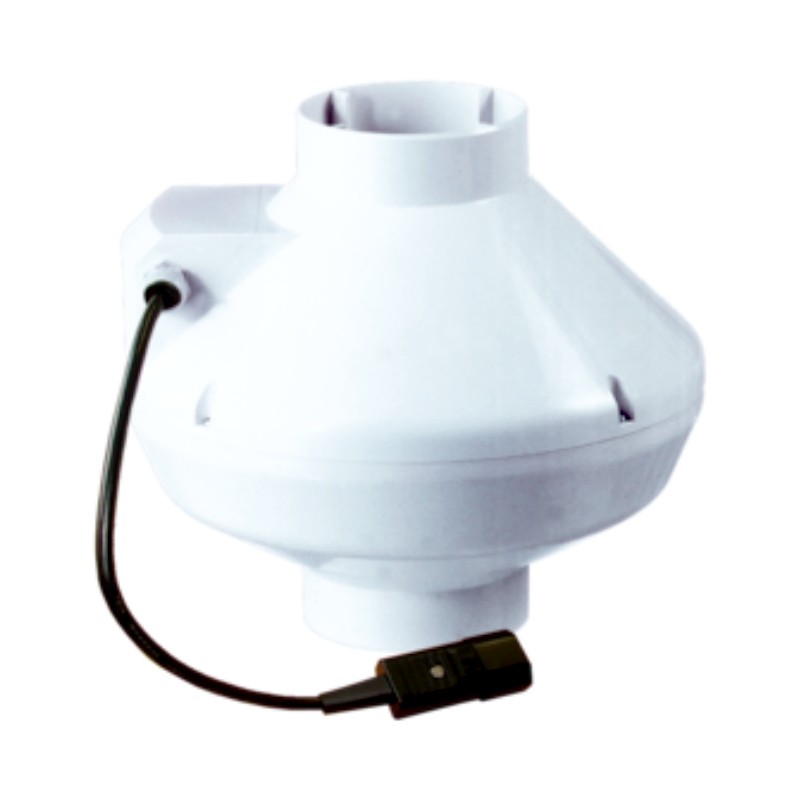

Корпус вентилятора виготовлений з високоякісного і високоміцного пластика. Герметична монтажна коробка. Для більш зручного підключення та використання, вентилятор може оснащуватися шнуром живлення з електричним роз'ємом IEC C14 (ВК ... Р).
МОТОР Однофазний мотор із зовнішнім ротором оснащений відцентровим робочим колесом з назад загнутими лопатками. Мотор має вбудований тепловий захист з автоматичним перезапуском. Для деяких типорозмірів доступна версія двигуна з більш потужними характеристиками (ВКС). Мотори забезпечені підшипниками кочення для забезпечення більшого терміну експлуатації (40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму кожна турбіна при складанні проходить динамічне балансування. Клас захисту двигуна IP 44.

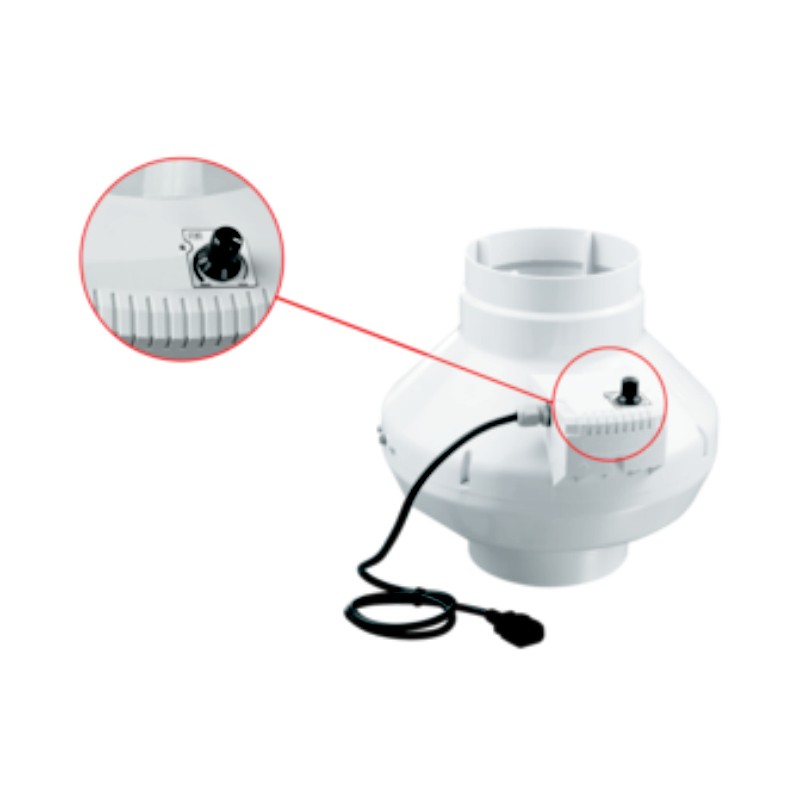

РЕГУЛЮВАННЯ ШВИДКОСТІ Регулювання може бути як плавним, так і ступінчастим і здійснюватися за допомогою тиристорного або автотрансформаторного регулятора. Моделі ВК ... П оснащені вбудованим регулятором швидкості. До одного регулюючого пристрою можуть підключатися кілька вентиляторів, за умови що їх загальна потужність і робочий струм не будуть перевищувати номінальні параметри регулятора.

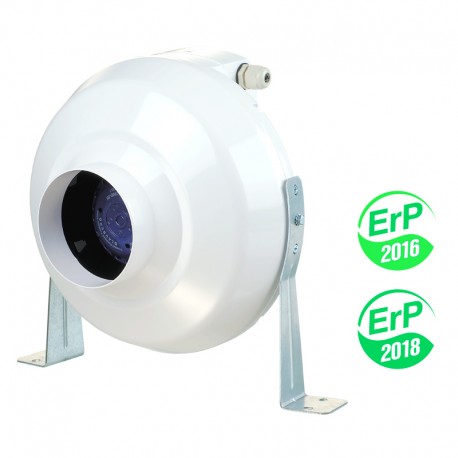

МОНТАЖ Вентилятори призначені для канального монтажу в повітропроводі відповідного діаметру в будь-якій точці вентиляційної системи і під будь-яким кутом. Приєднання до стіни або стелі здійснюється за допомогою кріпильних кронштейнів (входять в комплект поставки) або додаткової кріпильної підставки ПВК (купується окремо). Електричне підключення і установка повинні виконуватися відповідно до інструкції та електричної схемою, зазначеної на клемної коробки. ВЕНТИЛЯТОР З електронним модулем ТЕМПЕРАТУРИ І ШВИДКОСТІ (ВАРІАНТ "У") Ідеальне рішення для вентиляції приміщень, в яких необхідний контроль температури повітря (наприклад, для теплиць). Вентилятор з електронним модулем температури та швидкості дозволяє автоматично змінювати швидкість обертання крильчатки (витрата повітря) в залежності від температури повітря у вентиляційному каналі або приміщенні. На передній панелі електронного модуля розташовані: регулятор попередньої установки швидкості обертання крильчатки; регулятор порога спрацьовування електронного термостата. Існують два виконання: з вбудованим в канал вентилятора датчиком температури (опція «У» / «У1»); c виносним датчиком температури, закріпленому на кабелі довжиною 4 м (опція «Ун» / «У1н»). На передню панель вентилятора винесено світлодіод індикації спрацьовування термостата. АЛГОРИТМ РОБОТИ ВЕНТИЛЯТОРА З електронним модулем ТЕМПЕРАТУРИ І ШВИДКОСТІ Встановіть бажану температуру повітря (поріг спрацьовування термостата), обертаючи ручку регулювання термостата і мінімальну швидкість обертання (витрата повітря), обертаючи ручку регулювання швидкості. Якщо температура підвищується і перевищує встановлений поріг спрацьовування термостата, автоматика перемикає вентилятор на максимальну швидкість обертання (максимальна витрата). При зниженні температури повітря нижче встановленого порогу спрацьовування термостата автоматика переключає двигун вентилятора на встановлену раніше швидкість обертання. Для запобігання частого перемикання швидкостей двигуна в разі, коли температура в каналі дорівнює встановленому температурному порогу, в алгоритм введена затримка перемикання швидкості. Існують два алгоритми затримки, які можуть бути використані в різних випадках:
Затримка по датчику температури (опція «У»): при перевищенні температури повітря на 2 ° С вище встановленого порогу спрацьовування термостата вентилятор перемикається на підвищену швидкість. Вентилятор перемикається на встановлену (знижену) швидкість після зниження температури за межі встановленого температурного порога. Даний алгоритм використовується для підтримки температури повітря з точністю до 2 ° С. Перемикання швидкості вентилятора відбуваються нечасто. Затримка за таймером ( «У1»): при перевищенні температури повітря більш встановленого порогу спрацьовування термостата вентилятор перемикається на підвищену швидкість, і одночасно включається таймер затримки на 5 хвилин. Вентилятор перемикається на встановлену (знижену) швидкість після зниження температури за межі встановленого температурного порога і тільки після 5-хвилинної відпрацювання таймера затримки. Даний алгоритм використовується для точної підтримки температури повітря. При цьому зміни швидкості вентилятора з опцією У1 відбуватимуться частіше в порівнянні з алгоритмом роботи вентилятора з опцією У, але тривалість роботи на одній швидкості складе не менше 5 хвилин.
|
|
|
